Máy đo gia tốc PCE-VM 22

– Phạm vi đo 0 … 200 m/s²
– Đo nhiệt độ hồng ngoại
– Lưu trữ dữ liệu 4 GB
– Thời lượng pin 8 giờ
– Tùy chọn có chứng chỉ hiệu chuẩn ISO
– Phân tích FFT và dạng sóng của độ rung

Danh mục: SẢN PHẨM THIẾT BỊ ĐO PCE, THIẾT BỊ ĐO PCE, THIẾT BỊ KIỂM TRA

Mô tả
Đánh giá (0)

Máy đo gia tốc PCE-VM 22

Máy đo gia tốc với bộ nhớ dữ liệu 4 GB / Phân tích FFT / Hiển thị dạng sóng / Máy đo nhiệt độ hồng ngoại / Phạm vi đo 0 … 200 mm/s² / Tuổi thọ pin 8 giờ /
Giao diện Micro USB / Giá đỡ từ tính / Đo tốc độ quang học

Máy đo gia tốc có phạm vi đo từ 0 … 200 m/s² đối với gia tốc. Ngoài gia tốc, máy đo độ rung cũng có thể đo tốc độ, độ dịch chuyển, tần số và phép đo ISO 18016-3. Trong quá trình đo độ rung, chế độ xem FFT đồng thời được hiển thị trên máy đo độ rung. Bằng cách nhấn nút, có thể chuyển từ phân tích FFT sang chế độ xem sóng thực tế của độ rung. Điều này giúp có thể phân tích và đánh giá độ rung tốt hơn nữa bằng máy đo độ rung. Giá đỡ từ tính của cảm biến rung của máy đo độ rung được thiết kế theo cách có thể gắn vào các đường cong có bán kính tối thiểu là 20 mm / 0,78″.

Ngoài phép đo độ rung, máy đo gia tốc còn có cảm biến nhiệt độ hồng ngoại bên ngoài. Với cảm biến nhiệt độ này, có thể đo nhiệt độ bề mặt trong khoảng -70 … 380 °C / 158 … 716 °F. Một chức năng đo khác của máy đo độ rung là đo tốc độ không tiếp xúc. Điều này có nghĩa là số vòng quay của hệ thống thông gió, chẳng hạn, có thể được kiểm tra bằng máy đo độ rung. Máy

đo gia tốc có bộ nhớ 4 GB. Sau đó, dữ liệu đo có thể được chuyển từ máy đo độ rung sang PC. Có phần mềm miễn phí để phân tích dữ liệu.

Do có nhiều chức năng, máy đo gia tốc là một công cụ đo có thể áp dụng phổ biến. Do đó, máy đo độ rung có thể được sử dụng, ví dụ, để bảo dưỡng máy phát điện hoặc động cơ. Tùy chọn, máy đo độ rung có thể được trang bị chứng chỉ ISO.

Điểm nổi bật

Đặc điểm kỹ thuật

Tính thường xuyên
Phạm vi đo lường	1 … 10.000 Hz
Nghị quyết	0,1Hz
Sự chính xác	±5%

Gia tốc
Phạm vi đo lường	0 … 200 m/giây²
Nghị quyết	0,01 m/giây²
Sự chính xác	±5%

Tốc độ
Phạm vi đo lường	0 … 200 mm/giây
Nghị quyết	0,01 mm/giây
Sự chính xác	±5%

Sự dịch chuyển
Phạm vi đo lường	0 … 2000µm
Nghị quyết	0,01 µm
Sự chính xác	±5%

Đo nhiệt độ hồng ngoại
Phạm vi đo lường	-70 … 380 °C / -94 … 716 °F
Nghị quyết	0,1 °C / °F
Sự chính xác	±0,5% tại
	(0…+60°C), (32 … 140 °F)
	±1% tại
	(-40 … 0, 60 … 120 °C), (-40 … 32, 140 … 248 °F)
	±2% tại
	(-70 … -40, 120 … 180 °C),
	(-94 … -40, 248 … 356 °F)
	±4% tại
	(180 … +380 °C), (356 … 716 °F)
Độ phát xạ	1 cố định

Máy đo tốc độ
Phạm vi đo lường	10 … 200.000 vòng/phút
Nghị quyết	0,1 vòng/phút
Sự chính xác	±0,1% và ±1 vòng/phút
Đơn vị	Vòng/phút, Hz

Thông số kỹ thuật bổ sung cho thiết bị cầm tay
Độ phân giải phổ FFT	400, 800, 1600 dòng
Phạm vi động	106 dB
Độ phân giải bộ chuyển đổi A/D	24 bit
Không gian lưu trữ	4GB
Trưng bày	128 x 160 pixel
Giao diện	Giao diện Micro USB
Pin cung cấp điện	Pin 3,7 V, 1000 mAh
Tuổi thọ pin	khoảng 8 giờ
Nguồn điện cho bộ nguồn	5 V DC, 1 A
Điều kiện hoạt động	0 … 50 °C / 32 … 122 °F, <85% RH, không ngưng tụ
Điều kiện lưu trữ	-20 … 60 °C / -4 … 140 °F, <85% RH, không ngưng tụ
Kích thước	132 x 70 x 33 mm / 5,2 x 2,7 x 1,3″
Cân nặng	150g / 5,3oz

Thông số kỹ thuật cảm biến rung
Độ nhạy	100mV/g
Chiều dài cáp	khoảng 1,5 m / 4,9 ft
Sự liên quan	2 chân MIL-DTL-5015
Vật liệu vỏ hộp	Thép không gỉ 316L
Kích thước	Ø25 x 53 mm / Ø0,98 x 2,08″
Cân nặng	86g / 3,0oz

Thông số kỹ thuật của giá đỡ từ tính
Đường kính	30mm / 1,18″
Lực từ	20 kg / 44 lbs
Chủ đề kết nối	1/4″-28 UNF cái
Bán kính nhỏ nhất	20mm / 0,78″

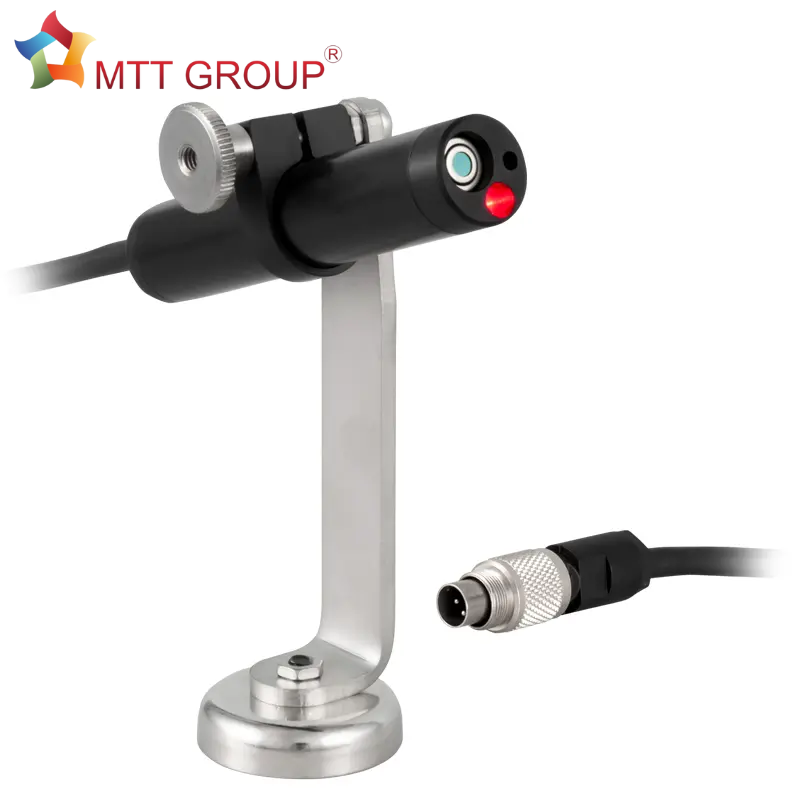

Thông số kỹ thuật của cảm biến hồng ngoại và RPM
Chiều dài cáp	khoảng 1,2 m / 3,9 ft
Kích thước	Ø16 x 83 mm / Ø0,63 x 3,26″
Cân nặng	75g / 2,6oz

Sản phẩm bao gồm

1 x Máy đo gia tốc PCE-VM 22
1 x Cảm biến rung có cáp kết nối và giá đỡ từ tính
1 x Cảm biến hồng ngoại có cảm biến tốc độ
1 x Giá đỡ từ tính
1 x Bộ chuyển đổi sạc USB
1 x Cáp Micro USB
1 x Hộp đựng
1 x Hướng dẫn sử dụng
