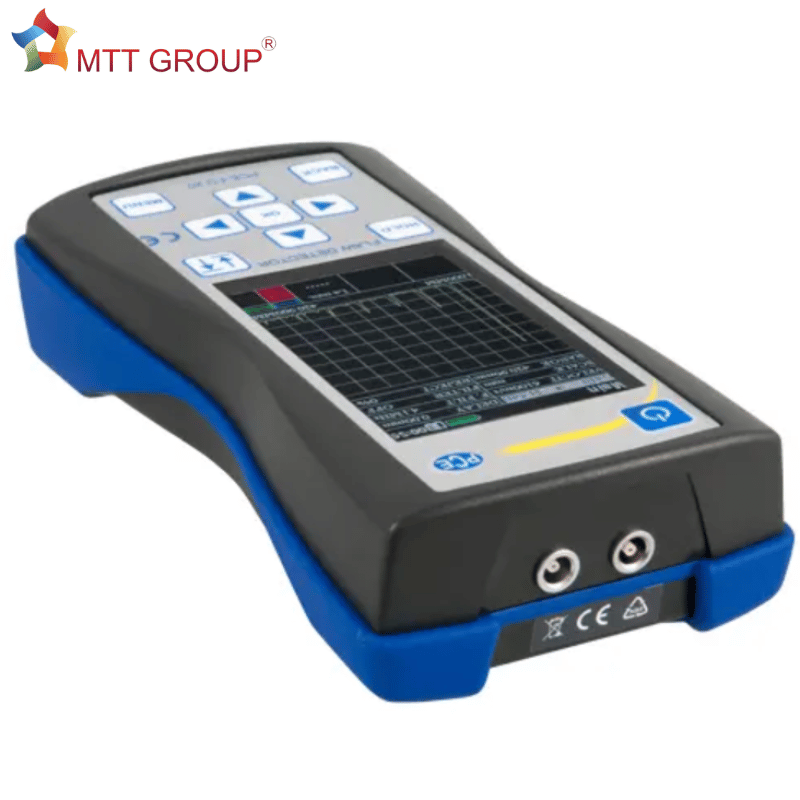

Điểm nổi bật
– Dải thời gian đo được: 6 … 1000 micro giây (µs)
– Vận tốc âm thanh: 1000 … 9999 m/s
– Thực hiện các phương pháp thử nghiệm bóng, tiếng vọng và bóng gương
– Có giao diện USB để tải dữ liệu xuống PC để phân tích chi tiết
– Nhẹ
– Nguồn điện hoặc pin
– Cáp thăm dò dài 1,5 m
Đặc điểm kỹ thuật
Thông số kỹ thuật |
|
Dải tần số hoạt động |
1 … 10 MHz |
|
Đo khoảng thời gian (thời lượng quét) |
6 … 1000 micro giây (µs) |
|
Phạm vi vận tốc âm thanh |
1000 … 9999 m/giây |
|
Độ lệch của phép đo khoảng thời gian |
Không vượt quá ± 0,025 µs |
|
Độ lệch tối đa của biên độ tín hiệu tại đầu vào máy thu trong phạm vi 0 … 110 dB |
Không vượt quá ± 0,5 dB |
|
Kiểm tra vùng tăng |
125 dB |
|
Trung bình trên số lượng khởi đầu |
1 … 16 |
|
Phạm vi độ lợi biến đổi theo thời gian (TVG) / Số điểm kiểm soát TVG |
40 dB / 15 |
|
Thời lượng xung kích thích tới tải |
0 … 0,5 µs |
|
Biên độ xung kích thích đến tải 50 Ohm, không nhỏ hơn |
100, 200, 300 |
|
Dải tần số hoạt động của máy thu ở mức -3 dB |
1 … 10 MHz |
|
Độ lệch biên độ của tín hiệu đầu vào trong phạm vi 10 … 100% chiều cao màn hình |
Không quá 1 dB |
|
Quét |
1 … 1000 µs |
|
Độ trễ quét |
0 … 2000 µs |
|
Phạm vi đo lường của các khoảng thời gian |
0 … 1000 µs |
|
Lăng kính của độ trễ thăm dò |
0 … 15 µs |
|
Tự động báo hiệu lỗi (AFS) |
Cổng kép |
|
Thiết lập phạm vi cổng AFS |
0 … 2000 µs |
|
Điều chỉnh ngưỡng của cổng AFS |
0 … 100% |
|
Phát hiện tín hiệu (máy thu) |
Nửa sóng dương, chế độ vô tuyến |
|
Kích thước của thiết bị (xấp xỉ) |
80 x 162 x 35 mm / 3,14 x 6,37 x 1,37″ |
|
Hiển thị kích thước (xấp xỉ) |
48 x 74 mm / 1,88 x 2,91″ |
|
Nguồn điện |
100 … 250 V AC hoặc 3 pin AA 1,5 V |
|
Trọng lượng (xấp xỉ) |
250 g / 0,55 lb (không có pin) |
Sản phẩm bao gồm:
1 x Cáp đầu dò (dài 1,5 m)
1 x Đầu dò tiếp xúc (90 °)
1 x Đầu dò tiếp xúc (45 °)
3 x Pin 1,5 V (AA)
1 x Bộ sạc pin / Nguồn điện
1 x Cáp USB
1 x Hướng dẫn sử dụng
