Kẹp thử nghiệm PCE-GPA 62

– Kiểm tra, ghi lại và đo điện áp và dòng điện theo thời gian thực (hiệu dụng thực)
– Đo hệ số công suất và góc pha, tần số, năng lượng, công suất hữu dụng, công suất phản kháng và công suất biểu kiến
(một pha hoặc ba pha trong mạng đối xứng).
– Đường kính dây dẫn tối đa: 55 mm / 2,2 in
– Màn hình đồ họa
– Tự động tắt sau 15 phút (có thể tắt chức năng này)
– Hiệu chuẩn ISO tùy chọn

Danh mục: SẢN PHẨM THIẾT BỊ ĐO PCE, THIẾT BỊ ĐO PCE, THIẾT BỊ KIỂM TRA

Mô tả
Đánh giá (0)

Kẹp trên máy kiểm tra với máy phân tích mạng / máy đo công suất và năng lượng (thời gian thực) với máy ghi dữ liệu, màn hình đồ họa, giao diện cho PC và phần mềm

Clamp on Tester (Graphic Power Quality Analyzer) PCE-GPA 62 được sử dụng để đo công suất hữu hiệu, công suất phản kháng và công suất biểu kiến, hệ số công suất, góc pha, năng lượng, điện áp, dòng điện cũng như các đỉnh và sóng hài ở góc lên đến 50º của dạng sóng hài trên một pha hoặc ba pha. Clamp on Tester có màn hình đồ họa tích hợp để hiển thị các giá trị phân tích mạng. Các giá trị đo được có thể được ghi lại và chuyển sang PC để phân tích thêm. Clamp on Tester là thiết bị cầm tay chuyên nghiệp để xác định nhiều thông số. Nhờ màn hình hiển thị đèn nền, có thể đọc chính xác các giá trị đo được ngay cả trong điều kiện ánh sáng yếu. Mặc dù Clamp on Tester được hiệu chuẩn từ nhà sản xuất, nhưng có thể đặt hàng riêng chứng chỉ và hiệu chuẩn phòng thí nghiệm tùy chọn đáp ứng các tiêu chuẩn ISO khi cần hiệu chuẩn lại hàng năm.

Điểm nổi bật

Đặc điểm kỹ thuật

Đo điện áp	Giá trị RMS 4,0 … 600,0 V ± 0,5% giá trị đo được ± 5 chữ số / 0,1 V
Đỉnh điện áp (> 10V)	50 Hz – 60 Hz / ± 5% ± 50 chữ số
Đo lường hiện tại	4,0 … 1500,0 A thực ± 1% V. của giá trị đo được ± 5 chữ số / 0,01 A
Đỉnh hiện tại (> 20A)	50 Hz – 60 Hz / ± 5% ± 50 chữ số
Công suất hoạt động P	10 W … 9999 kW trong 5 dải đo ± 1% giá trị + 20 chữ số (>20 V y >20 A) ± 2% giá trị + 40 chữ số (>20 V y >20 A) 0,1 W … 1 kW theo dải đo
Công suất biểu kiến S	10 VA … 9999 kVA trong 5 dải đo ± 1% giá trị + 20 chữ số (>20 V y >20 A) ± 2% giá trị + 40 chữ số (>20 V y >20 A) 0,1 VA … 1 kVA theo dải đo
Công suất phản kháng Q	10 VAr … 9999 kVAr trong 5 dải đo ± 1% giá trị + 20 chữ số (>20 V y >20 A) ± 2% giá trị + 40 chữ số (>20 V y >20 A) 0,1 VAr … 1 kVAr theo dải đo
Hệ số công suất PF	0,000 … 1,000 ± 0,04 (>20 V >20 A) / 0,001 ± 0,1 (>20 V >20 A) / 0,001
Góc pha	-180 … +180 / ±1 / 0,1 0 … +360 / ±1 / 0,1
Đo tần số (U > 50 V)	46 … 65 Hz ±0,3 Hz / 0,1 Hz
Năng lượng hoạt động	0 … 999,999 kWh ± 1% giá trị + 20 chữ số
Năng lượng biểu kiến	0 … 999,999 kVAh ± 1% giá trị + 20 chữ số
Năng lượng phản ứng	0 … 999,999 kVarh ± 1% giá trị + 20 chữ số
Sóng hài trong điện áp (tương đối) 50 – 60 Hz > 80 V AC	1 – 20 th / ± 2% / 0,1% 21 – 50 th / ± 4% giá trị ± 2% / 0,1%
Sóng hài trong điện áp (tuyệt đối) 50 – 60 Hz > 80 V AC	1 – 20 th / ± 2% / 0,1% 21 – 50 th / ± 4% giá trị ± 0,5% / 0,1%
Sóng hài trong dòng điện (tương đối) 50 – 60 Hz > 80 V AC	1 – 20 th / ± 2% / 0,1 % 21 – 50 th / ± 4% giá trị ± 2% / 0,1 %
Sóng hài trong dòng điện (tuyệt đối) 50 – 60 Hz > 80 V AC	1 – 20 th / ± 2% giá trị ± 0,4 A / 0,1 A 21 – 50 th / ± 4% giá trị ± 0,4 A / 0,1 A
Độ méo hài tổng thể (THD-F) 50 – 60 Hz > 80 V y > 20 A	0,0 – 20% / 2% / 0,1% 20,1 – 100% / ± 6% giá trị ± 1% / 0,1% 100,1 – 999,9% / ± 10% giá trị ± 1% / 0,1%
Độ mở kẹp tối đa	55 mm / 2,2 in
Lựa chọn phạm vi	Tự động
Chỉ báo quá tải	“OL = Quá tải
Ký ức	50.000 lượt đọc
Giao diện	USB
Phần mềm và cáp dữ liệu	bao gồm trong giao hàng. Chúng có thể được sử dụng với Win 2000, XP, ME
Trưng bày	Màn hình LCD đồ họa, 128 x 64 có đèn nền
Nguồn điện	2 pin AA 1,5V
Tiêu thụ năng lượng	Xấp xỉ 10 mA
Kích thước	271 x 112 x 46 mm / 10,6 x 4,4 x 1,8 in
Cân nặng	650 g / 1,4 lbs có pin
Điều kiện hoạt động	Tối đa 85%. RH / -10 … 50°C / 14 … 122°F
Bảo vệ / Tiêu chuẩn	CAT III 600 V / EN 61010-2-032

Sản phẩm bao gồm:

1 x Đồng hồ kẹp ba pha PCE-GPA 62

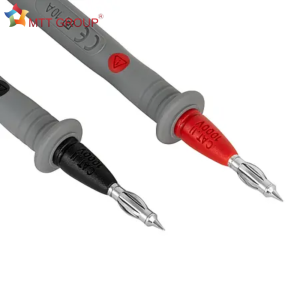

2 x Chốt đo cách điện với mỗi chốt dài 2 m cáp
2 x Pin
1 x Hộp đựng
1 x Cáp USB cho PC
1 x Phần mềm (bằng tiếng Anh)
1 x Hướng dẫn sử dụng
